Messtechnik
Taktil in 3D, optisch in 2D, attributiv unter dem Mikroskop. Kritische Prozesse werden laufend überwacht, nicht nur am Ende geprüft.
Messtechnik kommt vor der Fertigung, nicht danach.

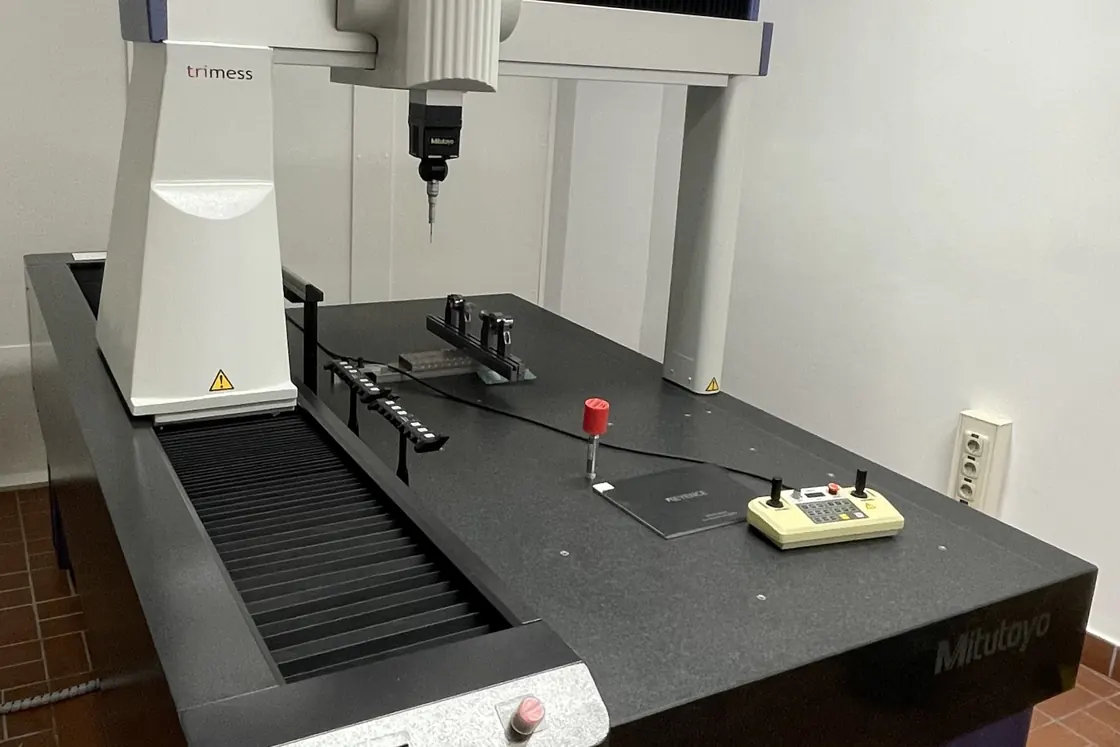

Wer erst am fertigen Teil misst, erfährt spät, dass etwas nicht passt. Deshalb legen wir die Prüfschritte zusammen mit der Verfahrensfolge fest. Mit einer taktilen MITUTOYO Koordinatenmessmaschine, fotografischer KEYENCE Bildmesstechnik und einem Profilprojektor werden kritische Produktionsprozesse und Produkte überwacht.
Bei besonderen Anforderungen kommen FMEA und statistische Prozesslenkung dazu. Tabellarische Soll-Ist-Vergleiche oder die Messung gegen Flächendaten werden dokumentiert und stehen Ihnen auf Wunsch zur Verfügung.
Protokolle aus spezifizierten Messprogrammen werden elektronisch gespeichert und stehen zehn Jahre bereit, handschriftliche Messblätter liegen den Auftragsunterlagen bei. Wird ein Bauteil nach Jahren beanstandet, liegen die Messwerte von damals vor.
Was im Protokoll steht.
Drei Softwaremodule, drei Blickwinkel auf dasselbe Bauteil.
- geometrische Elemente
- Längenmaße und Soll-Ist-Vergleich
- 3D- und 2D-Projektion
- Export als PDF
- Punkt- und Konturaufnahme
- Konturvergleich mit Abweichung
- 2D-Projektion
- Export als PDF, IGS, DXF, VDA
- Punktwolke gegen Flächendaten
- Flächenvergleich mit Abweichungsgrafik
- 3D-Projektion
- Export als PDF
Fotografisch in Sekunden, attributiv im Detail.

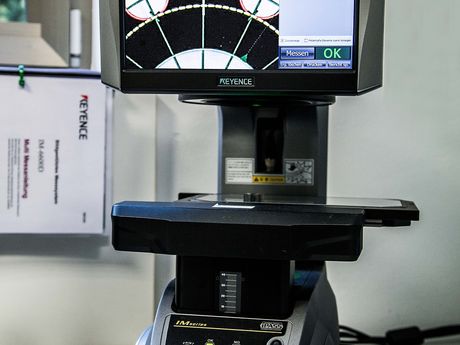

Die fotografische KEYENCE Bildmesstechnik erfasst komplexe Geometrien innerhalb weniger Sekunden. Für die laufende Fertigungsüberwachung ist das entscheidend, weil eine Messung, die zu lange dauert, in der Serie nicht stattfindet.
Unterstützend steht ein 2D-Profilprojektor mit Messcomputer zur Verfügung, besonders für Profile und Schneidkanten.
Für hochgenaue attributive Güteprüfungen stehen mehrere Mikroskope bereit. Unsere Mitarbeiterinnen und Mitarbeiter sind darauf trainiert, mögliche Nonkonformitäten zu entdecken, also das, was keine Messuhr anzeigt.
Fragen zur Messtechnik.
Was ist eine Koordinatenmessmaschine?
Eine Koordinatenmessmaschine tastet ein Bauteil in drei Achsen ab und vergleicht die gemessenen Punkte mit dem Sollmodell. Sie misst Lage und Form dort, wo ein Messschieber nichts mehr aussagt.
Welche Prüfarten setzen Sie ein?
Taktil in 3D auf einer MITUTOYO Koordinatenmessmaschine, fotografisch in 2D mit KEYENCE Bildmesstechnik und attributiv unter dem Mikroskop. Welche Art zum Einsatz kommt, entscheidet das Merkmal und nicht die freie Maschine.
Wie lange bleiben Messdaten verfügbar?
Protokolle aus spezifizierten Messprogrammen zehn Jahre, elektronisch. Wird ein Bauteil nach Jahren geprüft oder reklamiert, liegen die Werte von damals vor. Handschriftliche Messblätter liegen den Auftragsunterlagen bei. Das ist der Grund, warum Kunden aus der Medizintechnik und der Luftfahrt mit uns arbeiten.
Übernehmen Sie auch reine Messaufträge?
Sprechen Sie uns darauf an. Die Ausstattung ist für die eigene Fertigung ausgelegt, ob und in welchem Umfang ein reiner Prüfauftrag machbar ist, klären wir am konkreten Fall.
Toleranz, die dokumentiert sein muss?
Sagen Sie uns, welches Maß kritisch ist, wir legen die Prüfung dazu fest.
